PUMPA ATS line 1 EH s frekvenčním měničem PUMPA DRIVE

PUMPA ATS line 1 EH s frekvenčním měničem PUMPA DRIVE

Automatická tlaková stanice PUMPA je určena pro čerpání a zvyšování tlaku čisté vody. Uplatnění nacházejí především v aplikacích: hotely, penziony, obytné domy, průmyslové provozy, nemocnice, školy, zavlažovací systémy apod. Více o produktu

Parametry

Maximální průtok [l/min]
75 - 466,70
Maximální výtlak [m]
46,80 - 101,90
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
1,10 - 5,50

Všechny parametry

od 68 068 s DPH

Zobraz varianty

Registrujte firmu a získejte výhody uživatelského účtu. %

Značka:
PUMPA
Kategorie:
Horizontální ATS
Obj. kód:
MAS001221

Varianty produktu

  • Parametry
  • Obj. kód
  • Maximální průtok [l/min]
  • Maximální výtlak [m]
  • Vstupní napětí [V]
  • Jmenovitý výkon motoru - P2 [kW]
  • Sací hrdlo ["]
  • Frekvence [Hz]
  • Jmenovité proudy [A]
  • Jmenovité výkony motorů - P2 [kW]
  • Výtlačné hrdlo ["]
  • Sací výška max. [m]
  • Atest na pitnou vodu
  • Objem nádoby [l]
  • Jmenovitý proud [A]
  • Teplota média max. [°C]
  • Stupeň krytí [IP]
  • Ochrana proti chodu nasucho
  • Vlastní vypínač
  • Regulace otáček
  • Provedení čerpadla
  • Oběžné kolo materiál
  • Zpětná klapka
  • Dostupnost
  • Cena

další

Varianta Obj. kód

Dostupnost

Cena (vč. DPH)

Maximální průtok [l/min]
75
Maximální výtlak [m]
65,10
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
1,10
Sací hrdlo ["]
5/4
Frekvence [Hz]
50
Jmenovité proudy [A]
1x1,9
Jmenovité výkony motorů - P2 [kW]
1x1,1
Výtlačné hrdlo ["]
1
Sací výška max. [m]
8
Atest na pitnou vodu
ANO
Objem nádoby [l]
18
Jmenovitý proud [A]
1,90
Teplota média max. [°C]
60
Stupeň krytí [IP]
55
Ochrana proti chodu nasucho
NE
Vlastní vypínač
ANO
Regulace otáček
ANO
Provedení čerpadla
horizontální
Oběžné kolo materiál
nerez
Zpětná klapka
ANO
Maximální průtok [l/min]
75
Maximální výtlak [m]
98
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
1,50
Sací hrdlo ["]
5/4
Frekvence [Hz]
50
Jmenovité proudy [A]
1x3
Jmenovité výkony motorů - P2 [kW]
1x1,5
Výtlačné hrdlo ["]
1
Sací výška max. [m]
8
Atest na pitnou vodu
ANO
Objem nádoby [l]
18
Jmenovitý proud [A]
3
Teplota média max. [°C]
60
Stupeň krytí [IP]
55
Ochrana proti chodu nasucho
NE
Vlastní vypínač
ANO
Regulace otáček
ANO
Provedení čerpadla
horizontální
Oběžné kolo materiál
nerez
Zpětná klapka
ANO
Maximální průtok [l/min]
116,70
Maximální výtlak [m]
80,70
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
1,50
Sací hrdlo ["]
5/4
Frekvence [Hz]
50
Jmenovité proudy [A]
1x3,2
Jmenovité výkony motorů - P2 [kW]
1x1,5
Výtlačné hrdlo ["]
1
Sací výška max. [m]
8
Atest na pitnou vodu
ANO
Objem nádoby [l]
18
Jmenovitý proud [A]
3,20
Teplota média max. [°C]
60
Stupeň krytí [IP]
55
Ochrana proti chodu nasucho
NE
Vlastní vypínač
ANO
Regulace otáček
ANO
Provedení čerpadla
horizontální
Oběžné kolo materiál
nerez
Zpětná klapka
ANO
Maximální průtok [l/min]
116,70
Maximální výtlak [m]
93,90
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
2,20
Sací hrdlo ["]
5/4
Frekvence [Hz]
50
Jmenovité proudy [A]
1x3,9
Jmenovité výkony motorů - P2 [kW]
1x2,2
Výtlačné hrdlo ["]
1
Sací výška max. [m]
8
Atest na pitnou vodu
ANO
Objem nádoby [l]
18
Jmenovitý proud [A]
3,90
Teplota média max. [°C]
60
Stupeň krytí [IP]
55
Ochrana proti chodu nasucho
NE
Vlastní vypínač
ANO
Regulace otáček
ANO
Provedení čerpadla
horizontální
Oběžné kolo materiál
nerez
Zpětná klapka
ANO
Maximální průtok [l/min]
233,30
Maximální výtlak [m]
71,80
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
2,20
Sací hrdlo ["]
6/4
Frekvence [Hz]
50
Jmenovité proudy [A]
1x4,7
Jmenovité výkony motorů - P2 [kW]
1x2,2
Výtlačné hrdlo ["]
5/4
Sací výška max. [m]
8
Atest na pitnou vodu
ANO
Objem nádoby [l]
18
Jmenovitý proud [A]
4,70
Teplota média max. [°C]
60
Stupeň krytí [IP]
55
Ochrana proti chodu nasucho
NE
Vlastní vypínač
ANO
Regulace otáček
ANO
Provedení čerpadla
horizontální
Oběžné kolo materiál
nerez
Zpětná klapka
ANO
Maximální průtok [l/min]
233,30
Maximální výtlak [m]
96
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
3
Sací hrdlo ["]
6/4
Frekvence [Hz]
50
Jmenovité proudy [A]
1x6
Jmenovité výkony motorů - P2 [kW]
1x3
Výtlačné hrdlo ["]
5/4
Sací výška max. [m]
8
Atest na pitnou vodu
ANO
Objem nádoby [l]
18
Jmenovitý proud [A]
6
Teplota média max. [°C]
60
Stupeň krytí [IP]
55
Ochrana proti chodu nasucho
NE
Vlastní vypínač
ANO
Regulace otáček
ANO
Provedení čerpadla
horizontální
Oběžné kolo materiál
nerez
Zpětná klapka
ANO
Maximální průtok [l/min]
400
Maximální výtlak [m]
57,90
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
3
Sací hrdlo ["]
2
Frekvence [Hz]
50
Jmenovité proudy [A]
1x5,7
Jmenovité výkony motorů - P2 [kW]
1x3
Výtlačné hrdlo ["]
6/4
Sací výška max. [m]
8
Atest na pitnou vodu
ANO
Objem nádoby [l]
24
Jmenovitý proud [A]
5,70
Teplota média max. [°C]
60
Stupeň krytí [IP]
55
Ochrana proti chodu nasucho
NE
Vlastní vypínač
ANO
Regulace otáček
ANO
Provedení čerpadla
horizontální
Oběžné kolo materiál
nerez
Zpětná klapka
ANO
Maximální průtok [l/min]
400
Maximální výtlak [m]
101,90
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
5,50
Sací hrdlo ["]
2
Frekvence [Hz]
50
Jmenovité proudy [A]
1x10,3
Jmenovité výkony motorů - P2 [kW]
1x5,5
Výtlačné hrdlo ["]
6/4
Sací výška max. [m]
8
Atest na pitnou vodu
ANO
Objem nádoby [l]
24
Jmenovitý proud [A]
10,30
Teplota média max. [°C]
60
Stupeň krytí [IP]
55
Ochrana proti chodu nasucho
NE
Vlastní vypínač
ANO
Regulace otáček
ANO
Provedení čerpadla
horizontální
Oběžné kolo materiál
nerez
Zpětná klapka
ANO
Maximální průtok [l/min]
466,70
Maximální výtlak [m]
46,80
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
3
Sací hrdlo ["]
2
Frekvence [Hz]
50
Jmenovité proudy [A]
1x5,9
Jmenovité výkony motorů - P2 [kW]
1x3
Výtlačné hrdlo ["]
6/4
Sací výška max. [m]
8
Atest na pitnou vodu
ANO
Objem nádoby [l]
24
Jmenovitý proud [A]
5,90
Teplota média max. [°C]
60
Stupeň krytí [IP]
55
Ochrana proti chodu nasucho
NE
Vlastní vypínač
ANO
Regulace otáček
ANO
Provedení čerpadla
horizontální
Oběžné kolo materiál
nerez
Zpětná klapka
ANO
Maximální průtok [l/min]
466,70
Maximální výtlak [m]
78,50
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
5,50
Sací hrdlo ["]
2
Frekvence [Hz]
50
Jmenovité proudy [A]
1x10,3
Jmenovité výkony motorů - P2 [kW]
1x5,5
Výtlačné hrdlo ["]
6/4
Sací výška max. [m]
8
Atest na pitnou vodu
ANO
Objem nádoby [l]
24
Jmenovitý proud [A]
10,30
Teplota média max. [°C]
60
Stupeň krytí [IP]
55
Ochrana proti chodu nasucho
NE
Vlastní vypínač
ANO
Regulace otáček
ANO
Provedení čerpadla
horizontální
Oběžné kolo materiál
nerez
Zpětná klapka
ANO

Informace o produktu

Provedení

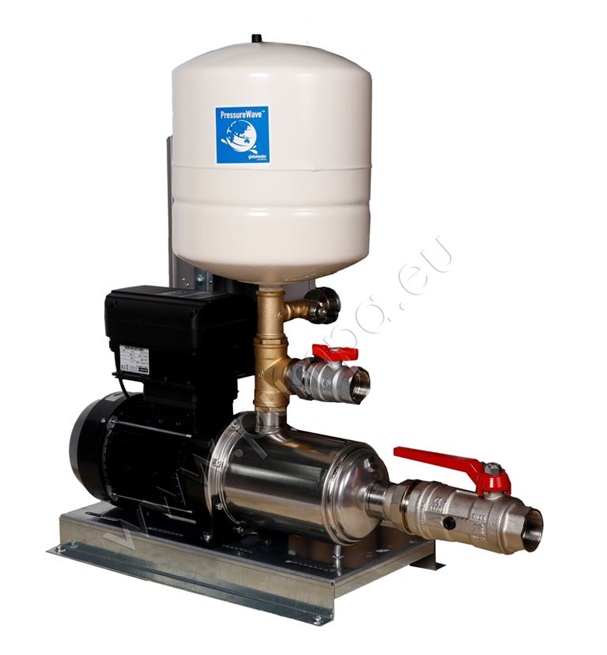

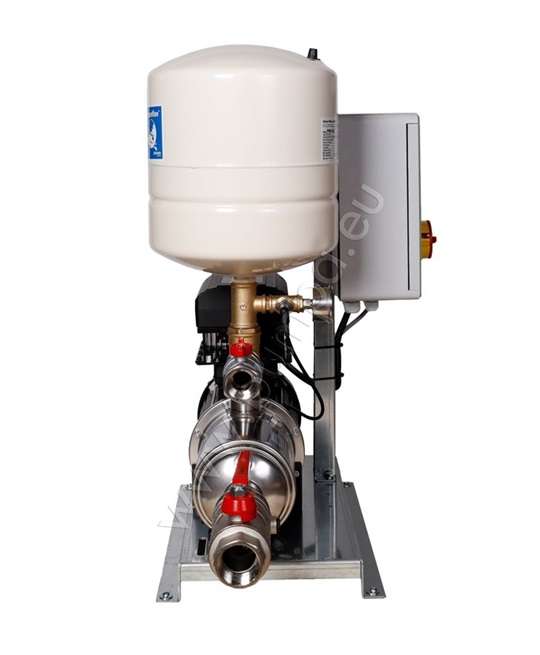

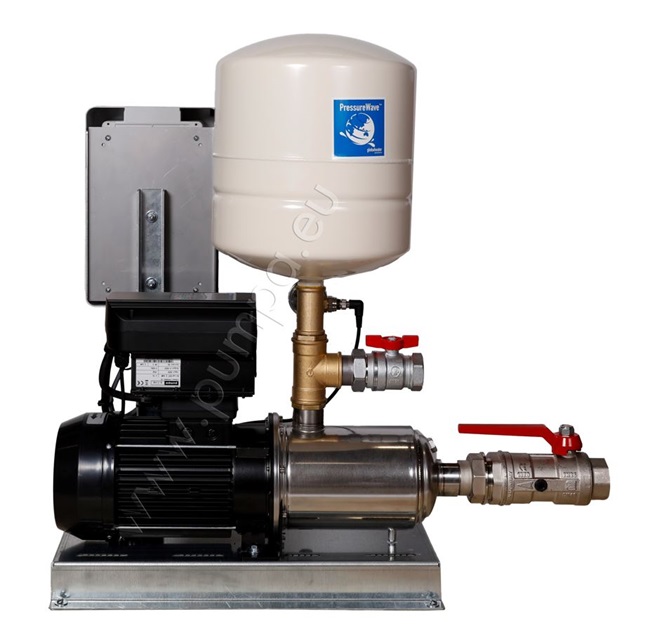

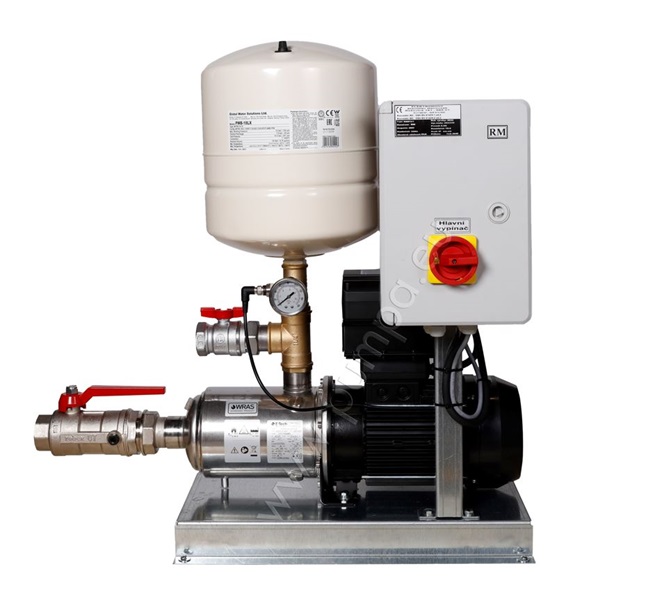

Horizontální odstředivé nerezové čerpadlo ATS vybaveno hlavním rozvaděčem, čerpadlo řízeno frekvenčním měničem PUMPA DRIVE. Konstrukční součásti, které jsou v kontaktu s čerpanou kapalinou, jsou vyrobeny z korozivzdorné oceli AISI 304.

  • Prostorově úsporné a kompaktní provedení
  • Jednoduché a spolehlivé řešení
  • Nerezové odstředivé čerpadlo
  • Široká oblast použití
  • Atest na pitnou vodu

Výhody

  • zajištění potřebného množství vody při stálém tlaku
  • frekvenční měniče zabezpečují kompletní ochranu a řízení ATS
  • prostorově úsporné a kompaktní provedení
  • ATS je vybavena jedním výstupním relé, které je možné využít k sledování poruchy pro každé čerpadlo
  • provozní stav automatické tlakové stanice je zobrazován na displeji frekvenčního měniče pomocí kódových stavů
  • na displeji frekvenčních měničů je možné zobrazení nastaveného tlaku, frekvence, proudu a aktuálního tlaku

Technické parametry

Maximální průtok [l/min]
75 - 466,70
Maximální výtlak [m]
46,80 - 101,90
Vstupní napětí [V]
3x400
Jmenovitý výkon motoru - P2 [kW]
1,10 - 5,50
Sací hrdlo ["]
5/4, 6/4, 2
Frekvence [Hz]
50 - 50
Jmenovité proudy [A]
1x1,9, 1x3, 1x3,2, 1x3,9, 1x4,7, 1x6, 1x5,7, 1x10,3, 1x5,9
Jmenovité výkony motorů - P2 [kW]
1x1,1, 1x1,5, 1x2,2, 1x3, 1x5,5
Výtlačné hrdlo ["]
1, 5/4, 6/4
Sací výška max. [m]
8
Atest na pitnou vodu
ANO
Objem nádoby [l]
18, 24
Jmenovitý proud [A]
1,90 - 10,30
Teplota média max. [°C]
60
Stupeň krytí [IP]
55
Ochrana proti chodu nasucho
NE
Vlastní vypínač
ANO
Regulace otáček
ANO
Provedení čerpadla
horizontální
Oběžné kolo materiál
nerez
Zpětná klapka
ANO
