WILO COR-1MHIE automatické tlakové stanice 3x400V
Parametry
- Maximální průtok [l/min]
- 8 000
- Jmenovitý příkon motoru - P1 [kW]
- 1,10
- Délka kabelu [m]
- 100
- Značka:
- WILO
- Kategorie:
- Horizontální ATS
- Obj. kód:
- MAS000989
Informace o produktu
Vaše výhody
-
Robustní systém díky vysokotlakým odstředivým čerpadlům z nerezové oceli konstrukční řady MHIE se vzduchem chlazeným, integrovaným frekvenčním měničem
-
Nadměrně velká šířka regulačního pásma frekvenčního měniče
-
Integrovaná plná ochrana motoru přes PTC
-
Integrovaná detekce chodu nasucho s automatickým vypínáním při nedostatku vody prostřednictvím celkové výkonové charakteristiky regulační elektroniky motoru
Konstrukce

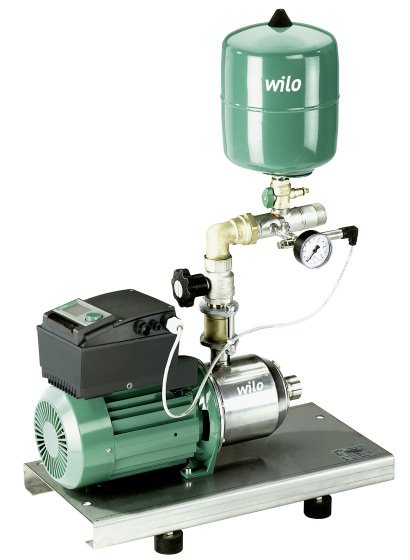

Zařízení pro zásobování vodou s normálně nasávacím, vysokotlakým odstředivým čerpadlem a integrovanou regulací otáček
Použití
-
Plně automatické zásobování vodou a zvyšování tlaku v obytných, kancelářských a správních budovách, hotelích, nemocnicích, obchodních domech a průmyslových systémech
-
Čerpání pitné a užitkové vody, chladicí vody, hasicí vody (kromě vody pro hasicí zařízení podle normy DIN 14462 a se schválením místních úřadů odpovědných za protipožární ochranu) nebo jiných užitkových vod, které nejsou chemicky ani mechanicky agresivní vůči použitým materiálům a neobsahují žádné abrazivní částice ani dlouhá vlákna
Vybavení/funkce
-
1 čerpadlo konstrukční řady MHIE s plynulým regulačním provozem pomocí integrovaného frekvenčního měniče
-
Všechny součásti přicházející do styku s médiem odolné vůči korozi
-
Uzavírací armatura, na výtlaku
-
Zpětná klapka, na výtlaku
-
Membránová tlaková nádoba 8 l, PN16
Obsah dodávky
-
Ze závodu smontované zařízení na zvyšování tlaku, přezkoušené ohledně funkce a těsnosti a připravené k okamžitému zapojení
-
Obal
-
Návod k montáži a obsluze
Typový klíč
Příklad: |
Wilo-COR-1 MHIE 205/GE |
CO |
Kompaktní zařízení na zvyšování tlaku |
r |
Regulace pomocí frekvenčního měniče |
1 |
S čerpadlem |
MHIE |
Konstrukční řada čerpadel |
2 |
Jmenovitý průtok jednotlivého čerpadla [m3/h] |
05 |
Počet stupňů samostatného čerpadla |
GE |
Základní jednotka, tzn. bez přídavných regulačních přístrojů |
Technické údaje
-
Síťová přípojka 3~400 V ± 10 %, 50 Hz; 3~380/440 V ±10 %, 60 Hz resp. z závislosti na typu rovněž 1~230 V ± 10 %, 50/60 Hz
-
Teplota média max. 50°°C (volitelně 70°°C)
-
Okolní teplota max. 40 °C
-
Provozní tlak 10°bar
-
Tlak na nátoku 6°bar
-
Jmenovité světlosti přípojek na straně nátoku Rp 1" - Rp 2"
-
Jmenovité světlosti přípojek na straně výstupního tlaku R 1¼" - R 1½"
-
Rozsah otáček 1160 - 3500 1/min
-
Způsob ochrany IP°54
-
Zajištění na straně sítě [AC 3] v závislosti na výkonu motoru a podle předpisů elektrorozvodného závodu
-
Přípustná čerpaná média (jiná média na vyžádání):
-
Čistá voda bez sedimentujících látek
-
Užitková, studená, chladicí a dešťová voda
-
Pitná voda
Materiály
-
Oběžná kola z ušlechtilé oceli 1.4301/1.4404
-
Stupňové komory z ušlechtilé oceli 1.4301/1.4404
-
Skříň čerpadla ušlechtilá ocel 1.4301/1.4404
-
Hřídel z ušlechtilé oceli 1.4301/1.4404
-
Těsnění EPDM (EP 851)/FKM (Viton)
-
Víko skříně ušlechtilá ocel 1.4301/1.4404
-
Spodní část skříně ušlechtilá ocel 1.4404
-
Mechanická ucpávka B-uhlík/karbid wolframu, SiC/uhlík
-
Tlakový plášť ušlechtilá ocel 1.4301/1.4404
-
Ložisko karbid wolframu
-
Podstavec čerpadla hliník
-
Potrubí z ušlechtilé oceli 1.4571
Popis/konstrukce
-
Základní rám: Ušlechtilá ocel s výškově stavitelnými tlumiči chvění pro účinné odizolování zvuků šířících se hmotou
-
Potrubí: kompletní potrubí na straně výtlaku z ušlechtilé oceli, vhodné pro připojení všech potrubních materiálů běžně používaných v technickém zařízení budov; potrubí je dimenzováno podle celkového hydraulického výkonu zařízení na zvyšování tlaku
-

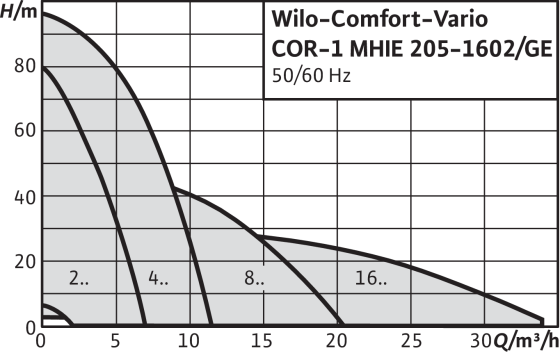

Čerpadla: Používá se vždy 1 čerpadlo konstrukčních řad MHIE 2.., 4.., 8.. nebo 16.. (až do max. výkonu motoru 2,2 kW); vzduchem chlazený frekvenční měnič, namontovaný na motoru čerpadla, umožňuje u všech čerpadel těchto konstrukčních řad plynulý regulační provoz mezi 25 Hz a max. 60 Hz; všechny konstrukční součásti, přicházející do styku s médiem, jsou z ušlechtilé oceli.
-
Armatury: všechna čerpadla jsou na straně výtlaku osazena uzavírací armaturou s kontrolní značkou DVGW a zpětnou klapkou se schválením DVGW
-
Membránová tlaková nádoba: 8 l/PN16 umístěná na straně výstupního tlaku s membránou z butylkaučuku, nezávadná ve smyslu zákona o ochraně potravin; pro zkušební a revizní účely opatřená uzavíracím kulovým kohoutem s vypouštěním a průtokovou armaturou dle DIN 4807
