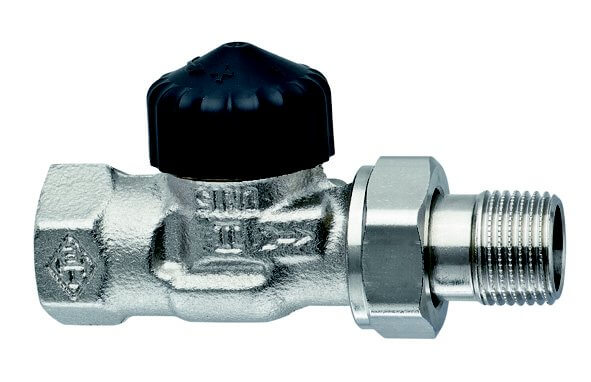

IMI HEIMEIER STANDARD Termostatický radiátorový ventil - priamy

Použitie:

Vykurovacie a chladiace systémy

funkcia:

regulácia Uzatváranie

Rozmery:

DN 10-32

Tlaková trieda:

PN 10

teplota:

Maximálna prevádzková teplota: 120 ° C, s montážnou krytkou alebo pohonom max. 100 ° C, s lisovacím pripojením max. 110 ° C.
Minimálna prevádzková teplota: -10 ° C

Použité materiály:

Teleso ventilu: korozivzdornej bronz.
O-krúžky: EPDM Kuželka ventilu: EPDM Spätná pružina: nerez Ventilová vložka: mosadz Kompletná ventilová vložka môže byť vymenená pomocou montážneho prípravku bez vypúšťania sústavy (DN 10 - DN 20). Driek: Niro-oceľový driek s dvoma tesniacimi O krúžkami. Vonkajšie O-krúžok možno vymeniť pod tlakom.

Povrchová úprava:

Telo ventilu a skrutkové spoje sú poniklovanej

značenie:

THE, kód krajiny, šípka smeru toku, DN a označenie Keymark. Označení- II +.
Čierna ochranná krytka. Matica upchávky u DN 10-20 je označená čiernou farbou.

normy:

Ventily spĺňajú nasledujúce požiadavky:
- Keymark certifikácia a skúšky podľa DIN EN 215
Keymark-certifikované termostatické hlavice a ventily viď technický prospekt ,, Termostatické hlavice ".

Pripojenie potrubia:

Teleso je určené pre pripojenie k závitovým rúram alebo pomocou zvieracieho skrutkového spojenia k medeným, presným oceľovým a viacvrstvovým rúrkam (iba DN 15). Prevedenie s vonkajším závitom umožňuje pripojenie k plastovým rúrkam použitím vhodného zvieracieho skrutkového spojenia. Prevedenie s lisovacím pripojením Viega (15 mm) s SC-Contur sú vhodné pre medené rúry, nerezové rúry Viega Sanpress a oceľové rúrky Prestabo.

Pripojenie pre termostatické hlavice a pohony:

IMI Heimeier M30x1.5
