IMI TA STAF vyvažovacie ventil - PN16 a PN 25 - DN 20-400

IMI TA STAF vyvažovacie ventil - PN16 a PN 25 - DN 20-400

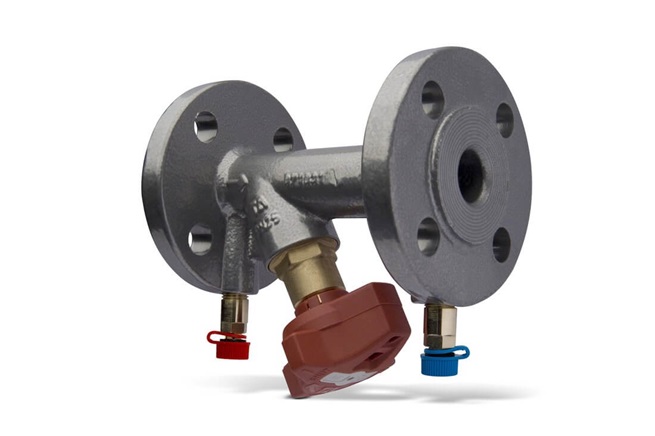

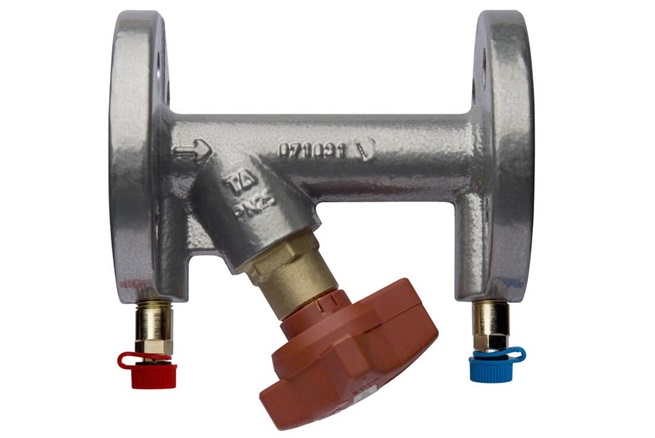

Prírubový vyvažovací ventil v bronzovom prevedení, ktorý dosahuje presné výsledky hydronického vyváženia v mimoriadne širokej škále aplikácií. Ventily STAF-R sú ideálne na použitie najmä vo vykurovacích a chladiacich sústavách. Viac o produkte

Parametre

Atest na pitnú vodu
NIE
Teplota média max. [°C]
120
Maximálny tlak [bar]
16 - 25
Konštrukcia
prírubové

Všetky parametre

na sklade >10 ks

od 831,60 s DPH

Zobraz varianty

Registrujte firmu a získajte výhody užívateľského účtu. %

Značka:
IMI
Kategória:
Vyvažovacie ventily
Objednávkový kód:
MAS000568

Varianty produktu

  • Parametre
  • Objednávkový kód
  • Atest na pitnú vodu
  • Teplota média max. [°C]
  • Maximálny tlak [bar]
  • Konštrukcia
  • Dostupnosť
  • Cena

ďalšie

Variant Objednávkový kód

Dostupnosť

Cena (vr. DPH)

Informácie o produkte

Prírubový vyvažovací ventil v bronzovom prevedení, ktorý dosahuje presné výsledky hydronického vyváženia v mimoriadne širokej škále aplikácií. Ventily STAF-R sú ideálne na použitie najmä vo vykurovacích a chladiacich sústavách.

Funkcie a výhody

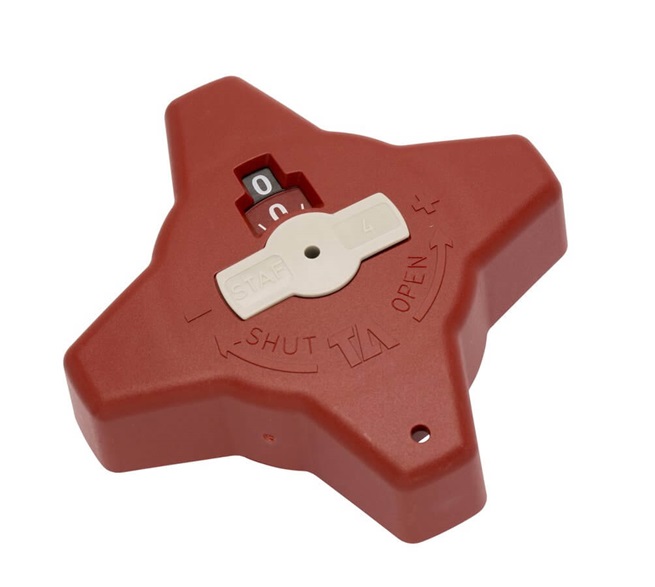

Ovládacia hlavica
Zobrazenie čísla na stupnici umožňuje presné vyvažovanie a ľahký odpočet hodnoty nastavenia.
Ovládacia hlavica pre DN 65-150 s bočným ukazovateľom nastavenia uľahčuje čítanie v akomkoľvek uhle.

Presný a precízny
Poskytuje vysokú presnosť merania.

Samotesniace meracie vsuvky
Pre ľahké a presné vyvažovanie.

Tlakovo vyvážená kolka
Jednoduché ovládanie.

Technický popis

Oblasť použitia:
Sústavy vykurovania a chladenia.

Vlastnosti:
Vyvažovanie
Nastavenie s aretáciou
Meranie prietoku, tlakov a teploty
Uzatváranie (kužeľka u ventilov DN 100-400 je tlakovo vyvážená).

Rozmery:
STAF: DN 65-150
STAF-SG: DN 20-400

Tlaková trieda:
STAF: PN 16
STAF-SG: PN 16 a PN 25 (podľa typu)

Teploty:
Max. pracovná teplota: 120 °C
Min. pracovná teplota: -10°C

Kvapaliny:
Voda a neutrálne kvapaliny, nemrznúce zmesi na báze glykolu (0-57%).

Materiál:
Teleso, STAF: šedá liatina EN-GJL-250 (GG 25).
Teleso, STAF-SG: tvárna liatina EN-GJS-400-15.

DN 20-150:
Vršok, kolko a vreteno: AMETAL®.
DN 200-300:
Vršok a kolok: tvárna liatina EN-GJS-400-15, a vreteno AMETAL®.
DN 350-400:
Vršok: tvárna liatina EN-GJS-400-15, kolko: tvárna liatina EN-GJS-400-15 a bronz CuSn5Zn5Pb5 (EN 1982), vreteno AMETAL®.

Kolok DN 100-400: potiahnutý PTFE

Tesnenie: EPDM.
Podložka: PTFE.
Upevňovacie skrutky veka: Povrchovo upravená oceľ.
Vsuvky na meranie: AMETAL® a EPDM.

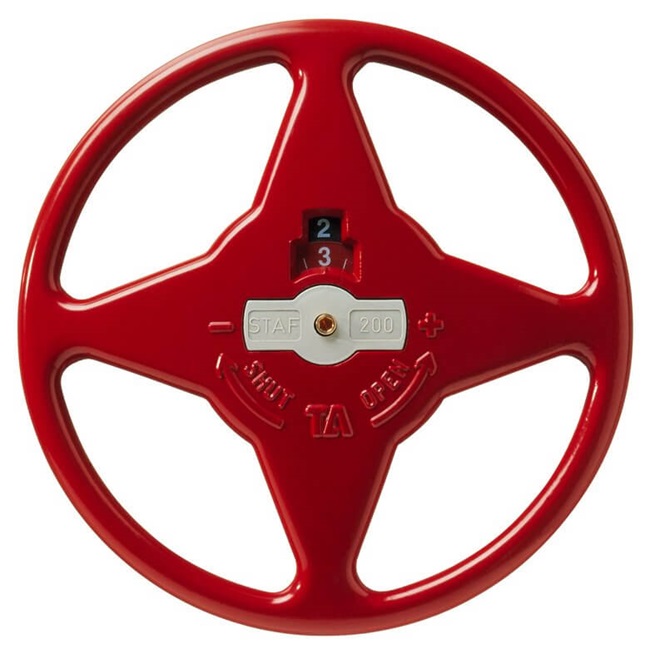

Hlavica: DN 20-50 polyamid a TPE, DN 65-150 polyamid, DN 200-400 hliník.


AMETAL® je zliatina mosadze od IMI Hydronic Engineering odolná proti odzinkovaniu.

Povrchová úprava:
DN 20-200: epoxidový lak.
DN 250-400: dvojzložkový lak.

Označenie:
Teleso: TA, PN, DN, šípka smeru prietoku, materiál a dátum výroby telesa (rok, mesiac, deň).
CE-značenie:
CE: STAF (PN 16) DN 65-150, STAF-SG (PN 16) DN 200, STAF-SG (PN 25) DN 50-125.
CE 0409*: STAF-SG (PN 16) DN 250-400, STAF-SG (PN 25) DN 150-400.
*) Registrované teleso.

Príruby:
ISO 7005-2, EN 1092-2.

Stavebné dĺžky:
ISO 5752 séria 1 a EN 558-1 séria 1.
