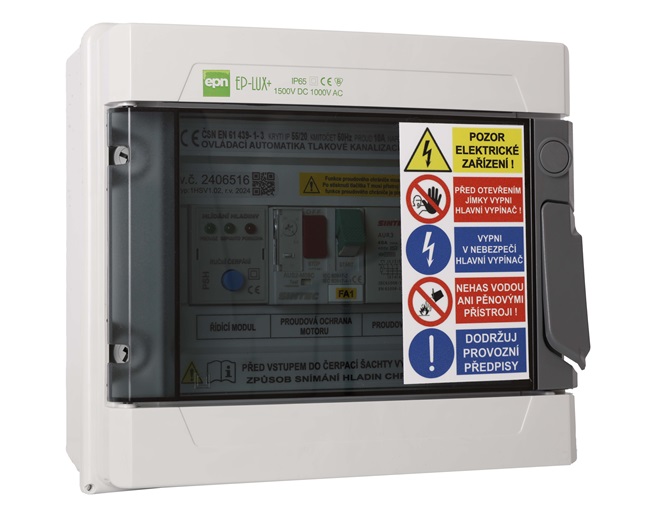

PUMPA CLASSIC Spínacia skrinka

Popis funkcie zariadenia

• Snímač hladiny je určený na automatické riadenie prevádzky čerpadla na základe plavákových spínačov umiestnených v čerpacej šachte.
• Keď sa zapne spodný plavákový spínač pripojený na svorky 1a2, zopne sa výstupný kontakt.
• Ak je zapnutý horný plavák na svorkách 3a4, výstupný kontakt sa zapne nezávisle od stavu svoriek 1a2 a zároveň sa rozsvieti prerušovaná kontrolka poruchy a zvukový signál.
• Na svorky 4a5 je možné pripojiť ochranný kontakt motora, takže pri jeho zapnutí sa zobrazí svetelná a akustická signalizácia poruchy.
• Na svorky 5a6 možno pripojiť pomocné relé a jeho kontakty signalizujú poruchu zariadenia.

Prevádzka ovládacích prvkov automatizácie

Hlavný vypínač (prúdový chránič) - slúži na vypnutie celého zariadenia vrátane riadiaceho obvodu. Prúdový chránič je potrebné raz mesačne otestovať. Musí sa vypnúť po stlačení tlačidla T. Ak chránič nevypne, musí sa okamžite vymeniť.

Prúdový chránič motora - chráni motor pred zničením, ak sa do rezacieho ústrojenstva čerpadla dostanú mechanické nečistoty, ak je preťažené alebo ak dôjde k výpadku jednej z fáz.

Spínač ručného čerpania - slúži na čerpanie na minimálnu úroveň na účely čistenia a údržby. Keď je spínač aktivovaný, čerpadlo sa spustí na dobu trvania tlačidla
