Wilo DrainLift MINI5

Komfortná čerpacia stanica s kontaktným alarmom na odvádzanie odpadovej vody z jednej miestnosti - z WC, sprchy, umývačky riadu a práčky alebo kondenzátu z kondenzačných kotlov pod úrovňou spätného toku. Wilo-DrainLift MINI5 je praktická čerpacia stanica, ktorá spoľahlivo odvádza odpadovú vodu z domácností. Vďaka svojmu modernému a estetickému dizajnu a malým rozmerom je ideálna v prípadoch, keď nie je možné zabezpečiť prirodzené odvádzanie vody. Čerpaciu stanicu je možné individuálne prispôsobiť, pretože si môžete vybrať výtlačnú prípojku (horizontálnu alebo vertikálnu DN 32/40), rôzne prítoky DN 40/50 a bočné alebo centrálne prípojky WC. Pre tlakový výtlak nie je potrebné žiadne zložité dodatočné potrubie, takže inštalácia je mimoriadne pohodlná, najmä pri modernizácii a rekonštrukcii. Na zníženie rizika upchatia a zabezpečenie vysokej prevádzkovej spoľahlivosti je súčasťou čerpacej stanice čerpadlo odpadových vôd s otočnou lopatkou.

Vaše výhody

• Čerpacia stanica pripravená na pripojenie v kompaktnom vyhotovení - vhodná na inštaláciu na čelnú stenu
• Nenápadná integrácia do moderného obytného prostredia vďaka estetickému dizajnu krytu
• S prípojkou na WC: Vysoká prevádzková spoľahlivosť vďaka čerpadlu s rotujúcou reznou čepeľou, ktoré sa nezanáša
• Rôzne možnosti pripojenia pre väčšiu flexibilitu inštalácie, najmä pri výmene starších modelov s existujúcim potrubím
• Integrované meranie hladiny s výškou nasávania
• Tichý režim na zníženie emisií hluku v náročných podmienkach potrubia
• Integrovaný bezpotenciálový kontakt na pripojenie externého signálu alarmu alebo zariadenia Smart Home ako alarmu úrovne poruchy

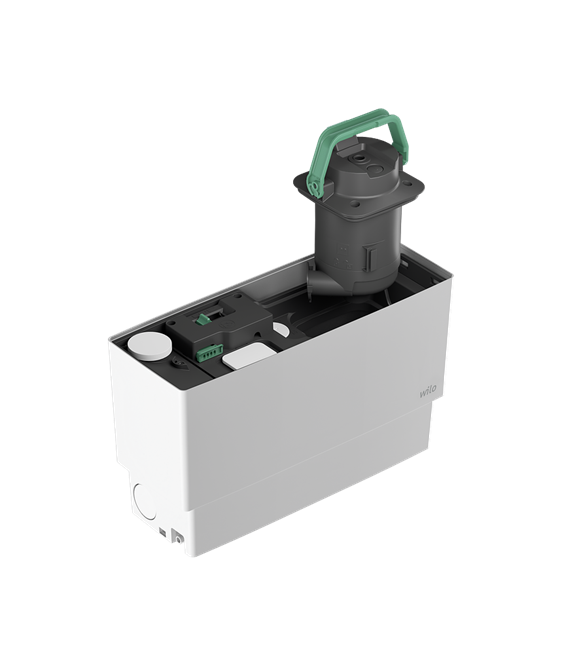

• Inovatívny dizajn pre jednoduchý a hygienický prístup k čerpadlu a hladinovej sonde
• Plast odolný proti korózii na prepravu kondenzátu z kotlov a zmäkčovačov vody
• Veľmi tichá prevádzka na diskrétne odvádzanie vody

Typ konštrukcie

Kompaktná čerpacia stanica pripravená na pripojenie s alarmovým kontaktom na odvodnenie umývadiel, spŕch, vaní, WC a kondenzačných kotlov.

Použitie

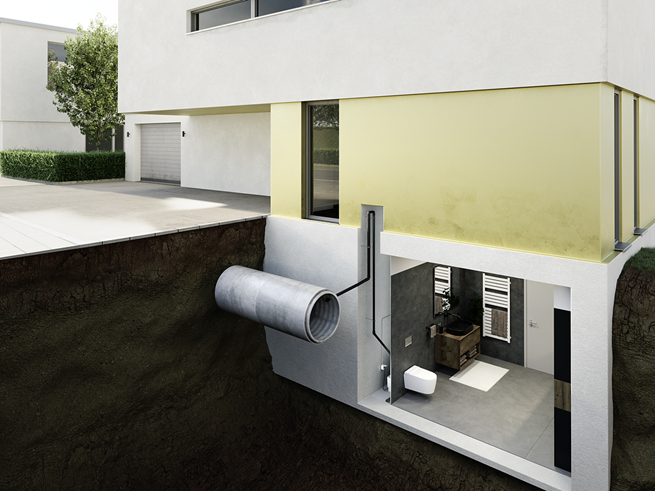

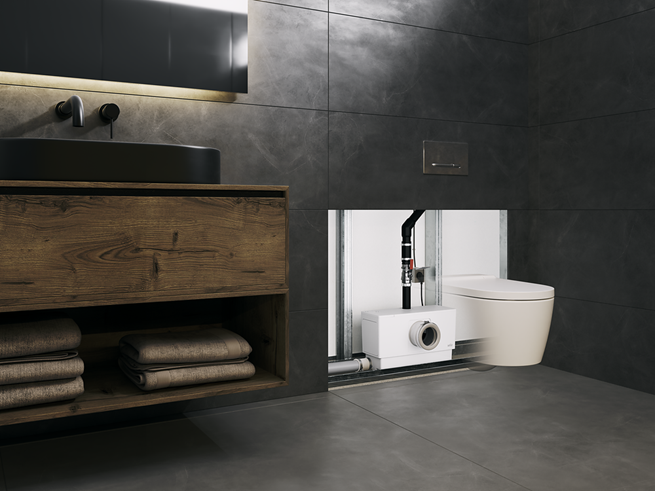

Na inštaláciu vo vnútri miestností alebo na inštaláciu na čelnú stenu. Na pripojenie nasledujúcich odvodňovacích komponentov:

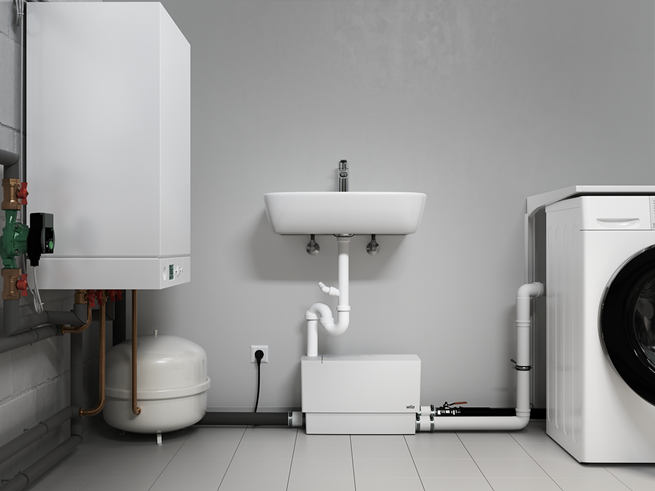

DrainLift MINI5-XS/C

• Umývadlo
• Sprcha
• Vaňa
• Umývačka riadu
• Pračky
• Kondenzačný kotol

DrainLift MINI5-XS/WC

• WC
• Umývadlo
• Sprcha
• Kvapaliny

DrainLift MINI5-XS/C

Na zber a prepravu vody v domácnostiach:

• Odpadová voda bez fekálií
• Kondenzát (od hodnoty pH 2,5) - nie v čistej forme, iba zmiešaný s odpadovou vodou z iného prítoku.

Doprava odpadových vôd podľa 12050
Zariadenie na prenos odpadovej vody spĺňa požiadavky normy EN 12050-2.

DrainLift MINI5-XS/WC

Na zber a prepravu vody v domácnostiach:

• Odpadová voda s fekáliami

Preprava odpadovej vody v súlade s normou 12050 Zariadenie na prečerpávanie odpadovej vody spĺňa požiadavky normy EN 12050-3.

Vybavenie/funkcie

• Pripravené na pripojenie
• Snímanie hladiny pomocou snímača hladiny
• Vertikálna výtoková prípojka, ktorú možno zmeniť na horizontálnu výtokovú prípojku.
• Maximálne tri prítoky

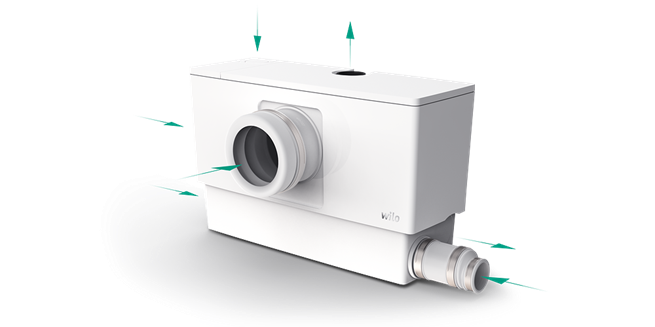

• Verzia „WC“ s prípojkou na WC
• Ventilácia s filtrom s aktívnym uhlím
• Prevádzkový režim „Tichý režim“ (len DrainLift MINI5-XS/C)
• Výška odsávania
• Signál poruchy (bzučiak) s bezpotenciálovým kontaktom

Typové tlačidlo

Príklad: Wilo-DrainLift MINI5-XS/WC-EF
MINI5 Malá komfortná čerpacia jednotka
XS Konštrukčná veľkosť
WC Konštrukcia pripojenia
C = bez pripojenia WC
WC = s prípojkou na WC
EF Konštrukcia sieťovej zástrčky
... -EF = CEE 7/7 (zástrčka Schuko) pre typy zásuviek E a F
I = zástrčka typu I pre typ zásuvky I

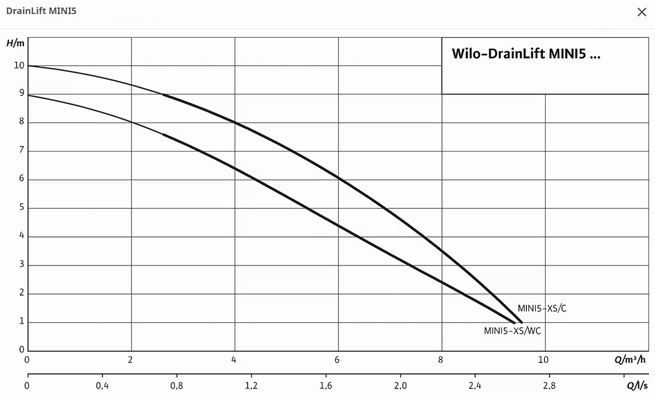

Technické údaje

• Sieťové pripojenie: 1~230 V, 50 Hz
• Prevádzkový režim: S3 15%
• Teplota čerpania: 3 ... 50 °C (37 ... 122 °F), max. 75 °C (167 °F) počas 30 min.
• Max. teplota okolia: 3 ... 40 °C (37 ... 104 °F)
• Trieda ochrany: IP44

Konštrukcia

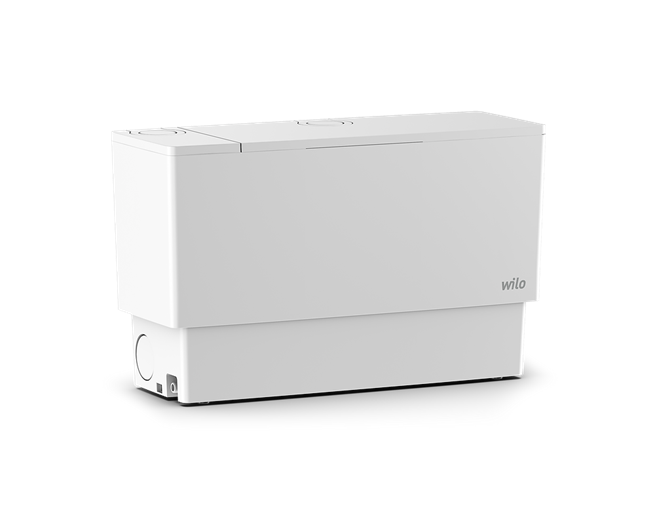

Wilo-DrainLift MINI5-XS/C

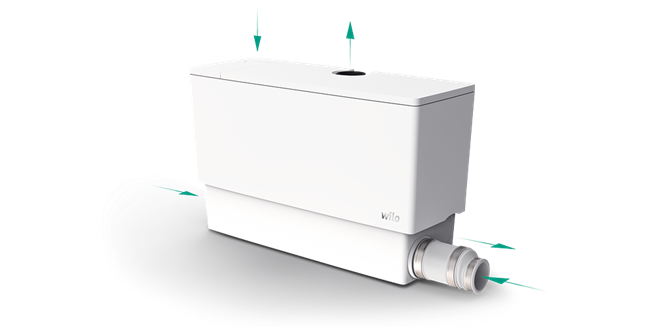

Kompaktná ponorná čerpacia stanica, pripravená na pripojenie. Meranie hladiny sa vykonáva prostredníctvom snímača hladiny. Odtok je integrovaný vo vnútornom plášti a vybavený filtrom s aktívnym uhlím. Okrem toho je čerpacia stanica vybavená bzučiakom a beznapäťovým alarmovým kontaktom (max. spínací výkon: 42 V=, 500 mA, typ kontaktu: NC kontakt). Pri vysokej hladine v nádrži sa pomocou bzučiaka aktivuje akustický alarm. Prostredníctvom tohto beznapäťového kontaktu možno ďalej pripojiť poruchový alarm. Veko nádrže úplne uzatvára zariadenie. k dispozícii sú až štyri pripojenia:

• 1× prívod 40 mm (DN 40), bez spätného ventilu, smerom nahor, uzavretý z výroby.
• 2× prívod 40/50 mm (DN 40/50), so spätným ventilom, horizontálne orientovaný doľava a doprava, otvorený z výroby.
• 1× vypúšťacia prípojka 32/40 mm (DN 32/40), so spätným ventilom, smerom nahor, otvorená z výroby.

- V prípade potreby môže byť výtoková prípojka horizontálne orientovaná vpravo. Príslušný otvor je z výroby uzavretý.

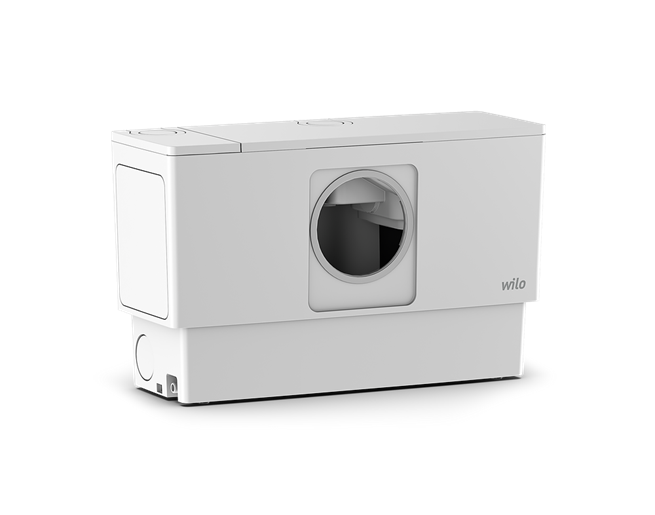

Wilo-DrainLift MINI5-XS/WC

Kompaktná, plne zaplaviteľná čerpacia stanica s ponorným čerpadlom, pripravená na pripojenie. Ponorné čerpadlo je vybavené rotujúcim obežným kolesom. Lopatka zaručene riedi fekálie v odpadovej vode. Meranie hladiny sa vykonáva pomocou snímača hladiny. Odvzdušnenie je integrované vo vnútornom kryte a vybavené filtrom s aktívnym uhlím. Okrem toho je čerpacia stanica vybavená bzučiakom a beznapäťovým alarmovým kontaktom (max. spínací výkon: 42 V=, 500 mA, typ kontaktu: NC kontakt). Pri vysokej hladine v nádrži sa pomocou bzučiaka aktivuje akustický alarm. Prostredníctvom tohto beznapäťového kontaktu možno ďalej pripojiť poruchový alarm. Veko nádrže úplne uzatvára zariadenie.
K dispozícii je až päť pripojení:

• 1× prívod 40 mm (DN 40), bez spätného ventilu, smerom nahor, uzavretý z výroby.
• 2× prívod 40/50 mm (DN 40/50), so spätným ventilom, horizontálne smerom nahor vľavo a vpravo, otvorený z výroby.
• 1× prípojka WC 110 mm (DN 110), smerom dopredu, otvorená z výroby. - V prípade potreby je možné prípojku WC vykonať vodorovne vľavo. Príslušný otvor je z výroby uzavretý.
• 1× výtoková prípojka 32/40 mm (DN 32/40), so spätným ventilom, smerom nahor, otvorená z výroby.

- V prípade potreby môže byť výtoková prípojka vyhotovená horizontálne vpravo. Príslušný otvor je z výroby uzavretý.

Rozsah dodávky

Výtlačná prípojka

• 1× tesniaca objímka pre potrubie HT DN 32/40 (32/40 mm)
• 2× hadicová svorka 32-50 mm

Prípojka na WC (len verzia WC)

• 1× tesniaca objímka pre potrubie HT DN 110 (110 mm)
• 1× upínací krúžok
• 1× hadicová svorka 110-130 mm

Vstupná prípojka

• 2× prívodná prípojka DN 50 (50 mm)
• 2× tesniaca objímka pre potrubie HT DN 40/50 (40/50 mm)
• 2× spätný ventil
• 2× potrubná objímka 50-70 mm
• 2× hadicová svorka 32-50 mm
• 2× tesniaca zátka
• 6× tesniaci krúžok

Všeobecne

• Kotvenie (ochrana proti vztlaku): 2× upevňovacie uholníky so skrutkami a hmoždinkami
• Súprava na núdzové vypúšťanie (vypúšťacia hadica, hadicová svorka, tesniaca zátka)
• Súprava na vodorovné vypúšťacie pripojenie
• Návod na inštaláciu a obsluhu
